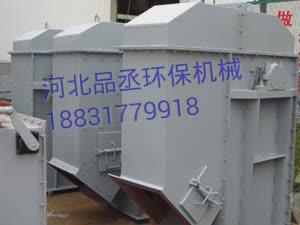

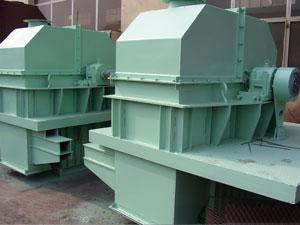

TH、HL型斗式提升機
- 品牌：品丞
- 型號：齊全
- 電話：0317-8279009
- 手機：18831779918
- 網址：http://www.pusente.cn
- 我公司提供定做服務>詳情點擊<
產品詳情
TH、HL型斗式提升機適用范圍及特點：
TH斗式提升機,HL型斗式提升機適用于垂直輸送磨琢性較大的粉狀、粒狀、及小塊狀物料，如糧食、煤、水泥、碎礦石等，輸送高度可達40m，其特點為結構簡單、運行平穩，掏取式裝料，混合式或重力卸料，輪緣采用組合鏈輪， 換方便，鏈輪輪緣經特殊處理壽命長，下部如采用重力自動張緊裝置，能保持恒定的張力，避免打滑或脫鏈，同時在料斗遇阻時，有一定的容讓性能夠有效地保護運動部件，物料溫度不超過250 ℃。
TH型按JB3926-85《垂直斗式提升機》標準設計制造，應優先運用，除連接尺寸外，HL斗式提升機的鏈條、鏈輪、張緊裝置與TH型相同。
TH、HL型斗式提升機技術參數：
| 型號 | HL300 | HL400 | TH315 | TH400 | TH500 | TH630 | TH800 | TH1000 | ||||||||||
| 料斗型式 | Q | S | Q | S | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | ||
| 輸送量(m3/h) | 24 | 28 | 45 | 47 | 21 | 36 | 36 | 56 | 45 | 70 | 68 | 110 | 87 | 141 | 141 | 220 | ||
| 斗寬 | 300 | 400 | 315 | 400 | 500 | 630 | 800 | 1000 | ||||||||||
| 斗容 | 4.4 | 5.2 | 10 | 10.5 | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 | 23.3 | 37.5 | 37.6 | 58 | ||
| 斗距 | 500 | 600 | 500 | 600 | 688 | 688 | 920 | 920 | ||||||||||
| 鏈條規格 | φ18×50 | φ18×50 | φ18×50 | φ18×50 | φ22×86 | φ22×86 | φ26×92 | φ26×92 | ||||||||||
| 鏈輪節輕 | 630 | 630 | 630 | 710 | 800 | 900 | 1000 | 1250 | ||||||||||
| 斗速(m/s) | 1.4 | 1.4 | 1.4 | 1.4 | 1.5 | 1.5 | 1.6 | 1.6 | ||||||||||
| 物料大塊 | 40 | 50 | 45 | 55 | 65 | 75 | 85 | 100 | ||||||||||
注：
1、表中斗容為計算斗容，輸送量按填充系數0.6計算得出。
2、TH型斗提機料斗用途：zh-中深斗：輸送濕粘性物料，如糖、濕細沙等。sh-深斗：輸送量的粉狀至小塊狀物料，如水泥、砂、煤等。
3、HL型斗提機料斗的用途：Q-淺圓底料斗：輸送潮濕、易結塊、難拋出的物料、如濕沙、濕煤等。S-深圓底料斗：輸送干燥的、松散的、易拋出的物料，如水泥、煤塊、碎石等。
4、張緊力計算：G=40+0.232Q*H 式中：Q輸送量(t/h) H-提升高度 G-張緊力
